    • PlayStation 4 - Infos zur Hardware

      Infos zur PS4 Hardware ,den vertikal Standfüssen und den DualShock Controllern

      alles ab dem Datecode 4D hat die Firmware ab 2.0 installiert
      alle bis zum Datecode 4C haben noch die Firmware bis 1.76 installiert (CUH-100x und CUH-11xxA)


      um Online spielen zu können ist zwingend ein PSPlus Abo erforderlich!
      ein PSPlus Abo kostet pro Jahr ca. 50 €
      das PSPlus Abo kann als "Primär" aktiviert auf max. zwei PS4s mit allen Accounts verwendet werden.


      PlayStation®4

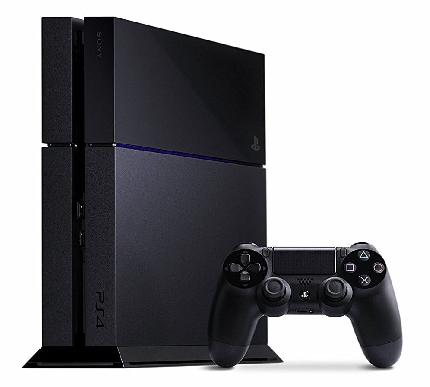

      v1 / CUH-1000A / Mainboard Ver.SAA-001 / 500GB - UVP bei Markteinführung, 399 € "ohne" PSPlus
      - psdevwiki.com/ps4/CUH-10xxA_series



      v2 / CUH-1100A / Mainboard Ver.SAB-001 / 500GB - UVP bei Markteinführung, 349 € "ohne" PSPlus
      v2 / CUH-1100B / Mainboard Ver.SAB-001 / 1000GB ab 15. Juli 2015 - UVP bei Markteinführung, 399 € "ohne" PSPlus
      - psdevwiki.com/ps4/CUH-11xxA_series

      - Auslieferungsfirmware: CUH-100x - v1.50 / CUH-11xx - v1.75
      Main processor: Single-chip custom processor
      CPU : x86-64 AMD “Jaguar”, 8 cores, 1.6GHz
      GPU : 1.84 TFLOPS, AMD next-generation Radeon™ based graphics engine, 18 Radeon GCN compute units mit 800MHz
      Memory : GDDR5 8GB / Chips: 16 / 176GB/s
      Storage size : 500GB / 1TB - SATA2
      External dimensions : Approx. 275×53×305 mm (width × height × length)
      (excludes largest projection)
      Mass : Approx. 2.8 kg
      Lasertyp: KEM/KES-490A & 860A
      Platine: BDP-010 - Chip: BD7763EFV - KEM 860 (zwei Linsen)
      Platine: BDP-015 - BDP-020 - BDP-025 - Chip: BD7763EFV - KEM 490 (eine Linse)
      BD/ DVD drive (read only) : BD × 6 CAV - DVD × 8 CAV
      Lüfter: KFB & Nidec
      Input/ Output : Super-Speed USBx (USB 3.0) port × 2
      AUX port × 1 [für die PlayStation Camera]
      Networking : Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T) ×1 IEEE 802.11 b/g/n
      Bluetooth® : 2.1 (EDR)
      Power : AC 100-240V, 50/60Hz
      CUH-1000 - Typ: ADP-240AR
      CUH-1100 - Typ: ADP-240CR & N14-240P1A
      Power consumption : Max. 250W
      Operating Temperature : 5 ºC – 35ºC
      AV output : HDMI out port - HDMI 1.4a - unterstützt bis 3840 × 2160 mit 24 Bildern pro Sekunde, progressive) -HD-R Unterstützung ab Systemupdate v4.0 - Chip: Panasonic MN86471A - Wichtig: es sind Sonyeigene HDMI Ports (SMT 19 Pin)!
      DIGITAL OUT (OPTICAL) port

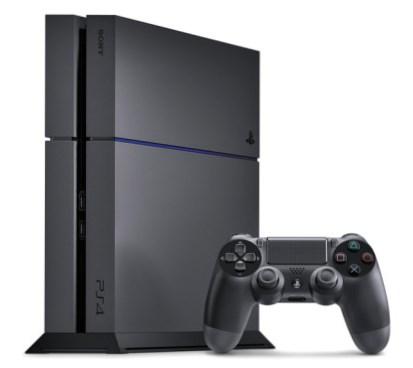

      - v3 - CUH-1200AB01 & AB02 / 500GB / Mainboard Ver. SAC-001 - UVP bei Markteinführung, 349 € "ohne" PSPlus
      - v3 - CUH-1200xxA /500GB / Mainboard Ver. SAC-001 - UVP bei Markteinführung, 349 € "ohne" PSPlus
      - v3 - CUH-1200xxB /1000GB / Mainboard Ver. SAC-001 - UVP bei Markteinführung, 399 € "ohne" PSPlus
      - psdevwiki.com/ps4/CUH-12xxA_series

      - Auslieferungsfirmware: v2.50
      - Main Processor: Single-chip custom processor
      - CPU : x86-64 AMD “Jaguar”, 8 cores, 1.6GHz
      - GPU : 1.84 TFLOPS, AMD next-generation Radeon™ based graphics engine, 18 Radeon GCN compute units mit 800MHz
      - Memory: GDDR5 8GB / Chips: 8 / 176GB/s
      - Storage size: 500GB / 1TB - SATA2
      - External dimensions Approx. 275×53×305 mm (width × height × length)
      (tentative, excludes largest projection)
      - Mass Approx. 2.5 kg
      - BD/ DVD drive (read only) BD × 6 CAV
      - DVD × 8 CAV
      Lasertyp: KEM/KES-490 AAA
      Platine: (Onboard) - Chip: BD7764MUV - KEM 490 (1 Linse)
      Platine: (Onboard) - Chip: BD7764MUV - KEM 490 (1 Linse)
      - Input/ Output Super-Speed USBx (USB 3.0) port × 2
      - AUX port × 1 [für die PlayStation Camera]
      - Networking Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)×1
      - IEEE 802.11 b/g/n
      - Bluetooth® 2.1(EDR)
      - Power AC 100-240V, 50/60Hz
      CUH-1200 - Typ: ADP-200 ER & N14-200P1A
      - Power consumption Max. 230W
      - Operating Temperature 5ºC – 35ºC
      - AV output HDMI™ out port - HDMI 1.4a - unterstützt bis 3840 × 2160 mit 24 Bildern pro Sekunde, progressive -HD-R Unterstützung ab Systemupdate v4.0 -
      - DIGITAL OUT (OPTICAL) port

      *1 Title line-up as well as the number of titles differs by regions.
      *2 The hard disk drive contains space that is available for users and space that is reserved for the system, therefore the actual space that is free for users is smaller than the total space stated in this document.

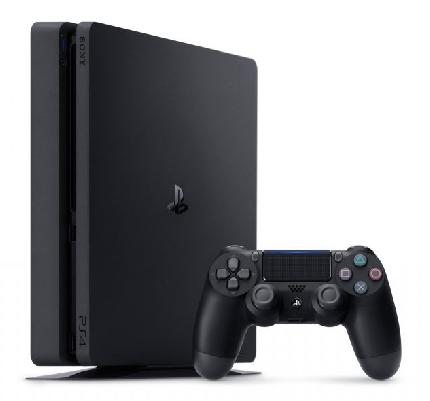

      - V4 Slim - CUH-20xxA /500GB / Mainboard Ver. SAD-001 ab 15. September 2016 - UVP bei Markteinführung, 299 € "ohne" PSPlus
      - v4 Slim - CUH-20xxB / 1000GB / Mainboard Vers. SAD-001 ab 01.10.2016 - UVP bei Markteinführung, 349 € "ohne" PSPlus



      - Auslieferungsfirmware v3.50 / v3.55
      - Main Processor: Single-chip custom processor
      - CPU : x86-64 AMD “Jaguar”, 8 cores , 1.6GHz
      - GPU : 1.84 TFLOPS, AMD Radeon™ based graphics engine, 18 Radeon GCN compute units mit 800MHz
      - Memory: GDDR5 8GB / Chips: 8 / 176GB/s
      - Storage size: 500GB / 1TB - SATA2
      - External dimensions Approx. 265×39×288 mm (width × height × length)
      (tentative, excludes largest projection)
      - Mass Approx. 2.1 kg
      - BD/ DVD drive (read only) BD × 6 CAV
      - DVD × 8 CAV
      Lasertyp: KEM/KES-496 AAA
      Platine: (Onboard) - Chip: BD7764MUV - KEM 496 (1 Linse)
      - Input/ Output Super-Speed USB (USB 3.1 Gen1) port × 2
      - AUX port × 1 [für die PlayStation Camera]
      - Networking Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)×1
      - IEEE 802.11 a/b/g/n/ac (2.4GHz/5GHz)
      - Bluetooth®v4.0
      - Power AC 100-240V, 50/60Hz
      - Typ: N15-160P1A
      - Power consumption Max. 165W
      - Operating Temperature 5ºC – 35ºC
      - AV output HDMI™ out port (HDR) - HDMI 1.4a - unterstützt bis 3840 × 2160 mit 24 Bildern pro Sekunde, progressive - HD-R Unterstützung ab Systemupdate v4.0 -
      - !!! ohne Optical Digital Out !!!



      v1 Pro / CUH 7000-A / BB01 / 1000 GB / Mainboardver: NVA-001 - ab 11 November 2016 - UVP bei Markteinführung, 399 € "ohne" PSPlus



      Auslieferungsfirmware: v3.70
      - Hauptprozessor: Single-Chip Custom Processor
      * CPU: x86-64 AMD "Jaguar", 8 Kerne, 2,1GHz
      * GPU: 4.20 TFLOPS (Standard PS4: 1.84 TFLOPS), AMD Radeon basierte Grafik-Engine , 36 improved GCN compute units ( zwei 16-Bit-Operationen mit bis zu 8.40 TFLOPS möglich) mit 911MHz
      - Speicher: GDDR5 8GB + DDR3 512MB / Chips: 8+1 / 218GB/s
      - Abmessungen: 295 mm x 55mm x 327mm (Breite x Höhe x Tiefe)
      - Festplatte: 1TB-SATA2 - die PS4 Pro unterstützt SATA 3/SATA-600/SATA Rev.3.x/SATA 6Gb/s“ = 4,80 Gbit`s/ 600 Mbyte`s
      - Gewicht: 3,3 kg
      - Optisches Laufwerk: Blu-ray 6-fach, DVD 8-fach, UHD/4k Blu-ray Disks nicht abspielbar
      - Lasertyp: KEM/KES-496 AAA
      Platine: (Onboard) - Chip: -
      - Ein- und Ausgänge: 2 ( Vorne) + 1 (Rückseite) x Super-Speed USB (USB 3.1 Gen.1),
      - 1 x AUX Port [für die PlayStation Camera]
      - Kommunikation
      * 1 x Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)
      * IEEE 802.11 a/b/g/n/ac (2.4GHz/5GHz)
      * Bluetooth v4.0
      - Stromverbrauch: 310W
      - Typ: ADP-300CR
      - AV Ausgänge: HDMI (4K / HDR) - HDMI 2.0a - Unterstützung von 4k-Material bis max. 4096 x 2160 bei 50 und bei 60 Bildern pro Sekunde
      ab dem Systemupdate v4.07 ist für die 4k Wiedergabe zwingend ein 4k Display mit HDMI 2.0 Support erforderlich!!!
      mit Optical Digital Out
      - die PS4 wird im Base Mode nur die halbe Leistung liefern, der Rest wird deaktiviert. Damit will Sony eine maximale Kompatibilität sicherstellen


      [Info] PlayStation®VR


      Vertical Stand
      Spoiler anzeigen
      Produktname : Vertical Stand
      Product code :
      - Jet Black : CUH-ZST1
      - Glacier White : CUH- ZST1 01



      External dimensions : Approx. 337mm × 28mm × 72mm (width × height × depth)
      Weight :Approx. 200g
      Supports : CUH-1000 & CUH-1100 series


      Product name: Vertical Stand
      Product code: CUH-ZST2



      External dimensions: Approx. 295mm x 9.5mm x 116mm (width x height x depth)
      Weight: Approx. 129g
      Supports : CUH-2000 series, CUH-7000 series
      Included:
      Vertical Stand for PlayStation®4 ×1
      Attachment( CUH-2000 series) x 1
      Attachment(CUH-7000 series) x 1
      Mounting screw x 1




      Wireless Controller für PlayStation®4 (DUALSHOCK®4)
      Spoiler anzeigen
      Produktname : DUALSHOCK®4 Wireless Controller
      Produktcode :
      - Jet Black: CUH-ZCT1
      - Magma Red: CUH-ZCT1 01
      - Wave Blue: CUH-ZCT1 02
      - Glacier White: CUH- ZCT1 03
      - Urban Camouflage : CUH- ZCT1 04



      External dimensions : Approx. 161mm × 57mm × 100mm (width × height × depth) (excludes largest projection)
      Weight : Approx. 210g

      Keys / switches : PS button, SHARE button, OPTIONS button,
      Directional buttons (Up/Down/Left/Right),
      Action buttons (Triangle, Circle, Cross, Square),
      R1/L1/R2/L2 button, Left stick / L3 button, Right stick / R3 button, Touch Pad Button
      - 2 Point Touch Pad, Click Mechanism, Capacitive Type
      Motion sensor : Six-axis motion sensing system (three-axis gyroscope, three-axis accelerometer)
      Other features : Light Bar, Vibration, Built-in Mono Speaker
      Ports :USB (Micro B), Extension Port, Stereo Headset Jack
      Bluetooth® Ver2.1+EDR
      Battery Type : Built-in Lithium-ion Rechargeable Battery
      Voltage : DC3.65V
      Capacity : 1000mAh


      der neue PS4 DualShock mit voller USB Unterstützung und Lichtleiste auf der Oberseite

      Wireless Controller (DUALSHOCK®4) - 15. September 2016
      Jet Black - CUH-ZCT2



      161mm x 57mm x 100mm (width x height x depth) (excludes largest projection)
      210g
      Keys / switches : PS button, SHARE button, OPTIONS button,
      Directional buttons (Up/Down/Left/Right),
      Action buttons (Triangle, Circle, Cross, Square),
      R1/L1/R2/L2 buttons, Left stick / L3 button, Right stick / R3 button, Touch Pad Button
      - 2 Point Touch Pad, Click Mechanism, Capacitive Type
      Motion sensor : Six-axis motion sensing system (three-axis gyroscope, three-axis accelerometer)
      Other features : Light Bar, Vibration, Built-in Mono Speaker
      Ports : USB (Micro B), Extension Port, Stereo Headset Jack
      Bluetooth® v2.1+EDR
      USB HID Class, USB Audio Class
      Battery Type : Built-in Lithium-ion Rechargeable Battery
      Voltage : DC 3.65V
      Capacity : 1000mAh

      bekannte Fehler und defekte bei PS4: CUH-100x , 11xx, 12xx
      Spoiler anzeigen
      Hitzeprobleme und lauter Lüfter:
      - Normal kann man das mit einem LüftungsMOD beheben, PS4 Lüfer zu laut?!? LüftungsMOD
      - es kann aber auch sein das das Wärmerohr am Kühlkörper einen defekt hat.
      Bei einem defekt am Kühlkörper bleibt der Lüfter auch im PS4 Menü auf sehr hoher Stufe
      Hier hilft nur der Austausch der Kühleinheit.

      Netzteildefekte:
      - Die Konsole geht nach 10 - 30 Min einfach aus und die rote LED blinkt
      - Die Konsole zeigt keine LED mehr an.
      - Die Konsole geht an und sofort wieder aus, auch die LED

      unbekannte Hardwaredefekte: oft liegt der Fehler an der APU (kalte Lötstellen)
      - Die Konsole geht an und nach 2 bis 5 Sekunden wieder aus
      - Die Konsole geht an und die blaue LED leuchtet oder pulst, kein HDD Zugriff und Blackscreen

      Laufwerksdefekte:
      - die Disk wird in unregelmässigen Abständen einfach ausgeworfen
      Das kann an einem rausgesprungenem Teil im Laufwerk liegen
      oder der Diskauswurf am Mainboard bekommt Kontakt und damit den Befehl die Disk auszuwerfen
      ( passier durch extremes Erwärmen des Gehäuses der PS4 (Hitzestau) oder wenn die PS4 von Laien geöffnet wurde und die Tasterblechfeder verbogen wurde)

      - PS4 – Offizieller Fix für unerwarteten Discauswurf

      Disk kommt nicht raus, faq.de.playstation.com/app/ans…ne-disc-manuell-auswerfen

      Laserdefekte:
      - Die Konsole zeigt beim Einlegen der Disk den Fehler CE-35290-9 (Spieledisk wird nicht erkannt)
      - Die Konsole wirft die Disc automatisch raus und zieht sie gleich wieder rein, zeigt diese aber nicht im PS4 Menü an (Spieledisk wird nicht erkannt)

      Fehler beim Laden von Games:
      - die Festplatte ist defekt
      - der PS4 Controller ist defekt

      Driveboad defekt
      - man hört wie das Laufwerk die Disk versucht zu prüfen bis im Menü steht " unbekannte Disk"
      - bei einem Fremddriveboard kommt die Fehlermeldung CE-35888-2 beim starten von Spielen oder bei einem Systemupdate

      Wifi/BT defekt
      es komt der Fehler CE-34921-9, das wifi/BT Board ist defekt

      Systemflashspeicher beschädigt/defekt
      es kommt der Fehler CE-30785-3 und CE-30645-8 oder die Meldung "es ist ein schwerwiegender Fehler aufgetreten"

      PS4 bringt kein Bild
      teste ein anderes HDMI Kabel und eine andere HDMI Buchse am TV.
      schau dir die HDMI Buchse der PS4 genau an, nicht das Pins verbogen sind.
      Sind die Pins ok, liegt der defekt meistens am HDMI Transmitter (auch HDMI Chip genannt), dieser muss dann ersetzt werden.

      Systemupdate lässt sich nicht installieren
      sollte sich ein Systemupdate nicht installieren lassen oder nichts von USB finden, ist oft die Festplatte defekt.
      Eine neue Festplatte behebt oft dieses Problem

      PS4 Benutzerhandbuch - andere Anleitungen - Fehlercodes


      Haltet euch bitte an die psXtools.de - Boardregeln
    • PS4 Revisionen




      Erscheinungsdatum:

      November 2013

      Hauptprozessor:

      CPU: 8-Core x86-64 AMD Jaguar
      GPU: 1,85 TFLOPS

      Speicherkapazität:

      500GB

      Arbeitsspeicher:

      GDDR5 8GB

      AV-Ausgabe:

      HDMI
      Digitalausgabe

      Ein-/Ausgabe:

      USB 3.1 Gen1 Port x 2
      AUX-Port x 1

      BD/DVD-Laufwerk:

      BD x 6 CAV
      DVD x 8 CAV

      Kommunikation:

      Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)
      IEEE 802.11 a/b/g/n/ac
      Bluetooth® 2.1 (EDR)

      Maße:

      L: 305mm x B: 275mm x H: 53mm
      Gewicht: 2,8 Kg

      Power:

      220-240V
      1,15A 50Hz/60Hz




      Erscheinungsdatum:

      CUH-11xxA Juli 2014
      CUH-11xxB Juli 2015

      Hauptprozessor:

      CPU: 8-Core x86-64 AMD Jaguar
      GPU: 1,85 TFLOPS

      Speicherkapazität:

      A= 500GB
      B= 1000GB

      Arbeitsspeicher:

      GDDR5 8GB

      AV-Ausgabe:

      HDMI
      Digitalausgabe

      Ein-/Ausgabe:

      USB 3.1 Gen1 Port x 2
      AUX-Port x 1

      BD/DVD-Laufwerk:

      BD x 6 CAV
      DVD x 8 CAV

      Kommunikation:

      Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)
      IEEE 802.11 a/b/g/n/ac
      Bluetooth® 2.1 (EDR)

      Maße:

      L: 305mm x B: 275mm x H: 53mm
      Gewicht: 2,8 Kg

      Power:

      AC 220-240V
      1,15A 50Hz/60Hz




      Erscheinungsdatum:

      CUH-12xxA Juli 2015
      CUH-12xxB September 2015

      Hauptprozessor:

      CPU: 8-Core x86-64 AMD Jaguar
      GPU: 1,85 TFLOPS

      Speicherkapazität:

      A= 500GB
      B= 1000GB

      Arbeitsspeicher:

      GDDR5 8GB

      AV-Ausgabe:

      HDMI
      Digitalausgabe

      Ein-/Ausgabe:

      USB 3.1 Gen1 Port x 2
      AUX-Port x 1

      BD/DVD-Laufwerk:

      BD x 6 CAV
      DVD x 8 CAV

      Kommunikation:

      Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)
      IEEE 802.11 a/b/g/n/ac
      Bluetooth® 2.1 (EDR)

      Maße:

      L: 305mm x B: 275mm x H: 53mm
      Gewicht: 2,5 Kg

      Power:

      220-240V
      1,05A 50Hz/60Hz




      Erscheinungsdatum:

      September 2016

      Hauptprozessor:

      CPU: 8-Core x86-64 AMD Jaguar
      GPU: 1,84 TFLOPS

      Speicherkapazität:

      A= 500GB
      B= 1000GB

      Arbeitsspeicher:

      GDDR5 8GB

      AV-Ausgabe:

      HDMI
      Digitalausgabe

      Ein-/Ausgabe:

      USB 3.1 Gen1 Port x 2
      AUX-Port x 1

      BD/DVD-Laufwerk:

      BD x 6 CAV
      DVD x 8 CAV

      Kommunikation:

      Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)
      IEEE 802.11 a/b/g/n/ac
      Bluetooth® 4.0

      Maße:

      L: 288mm x B: 265mm x H: 39mm
      Gewicht: 2,1 Kg

      Power:

      220-240V
      1,05A 50Hz/60Hz




      Erscheinungsdatum:

      November 2016

      Hauptprozessor:

      CPU: 8-Core x86-64 AMD Jaguar
      GPU: 4,20 TFLOPS

      Speicherkapazität:

      1000GB

      Arbeitsspeicher:

      GDDR5 8GB

      AV-Ausgabe:

      HDMI / 4K HDR
      Digitalausgabe

      Ein-/Ausgabe:

      USB 3.1 Gen1 Port x 2
      AUX-Port x 1

      BD/DVD-Laufwerk:

      BD x 6 CAV
      DVD x 8 CAV

      Kommunikation:

      Ethernet (10BASE-T, 100BASE-TX, 1000BASE-T)
      IEEE 802.11 a/b/g/n/ac
      Bluetooth® 4.0

      Maße:

      L: 327mm x B: 295mm x H: 55mm
      Gewicht: 3,3 Kg

      Power:

      220-240V
      1,05A 50Hz/60Hz



      Regional Codes

      00 01 02 03 04 05 06 07 08 09 11 15 16
      JapanNordamerikaAustralienGroßbritanienNaher OstenKoreaHong KongTaiwanRusslandChinaSüdamerikaNordamerikaEuropa


      Anders als bei der PS3, erlaubt es die PS4 einem bei DVD Filmen den Regionalcode zu wechseln (bluray Filme ausgeschlossen)
      Allerdings ist der Wechsel auf 5 mal begrenzt. Wechselt ihr also den Code, merkt sich das die PS4.
      Da hilft weder das Wiederherstellen der Standardeinstellungen, noch die Initialisierung des Systems.



      Die Option zum wechseln ist erst sichtbar/abrufbar, nachdem man einen DVD Film mit abweichendem Regional Code eingelegt hat und diesen startet.
