    • Einstellung der Laufwerksmechanik (Phat Modelle)

      Hallo Community,

      hin und wieder kommt es vor das jemand, der zum ersten mal einen Laser selbst austauscht oder ähnliches, die Mechanik versehentlich verstellt und das Laufwerk nach dem Zusammenbau nicht mehr richtig arbeitet.
      Hier erkläre ich euch kurz wie man diese neu einstellt. Dies kann bei Laufwerken aller Phat Modelle angewendet werden.

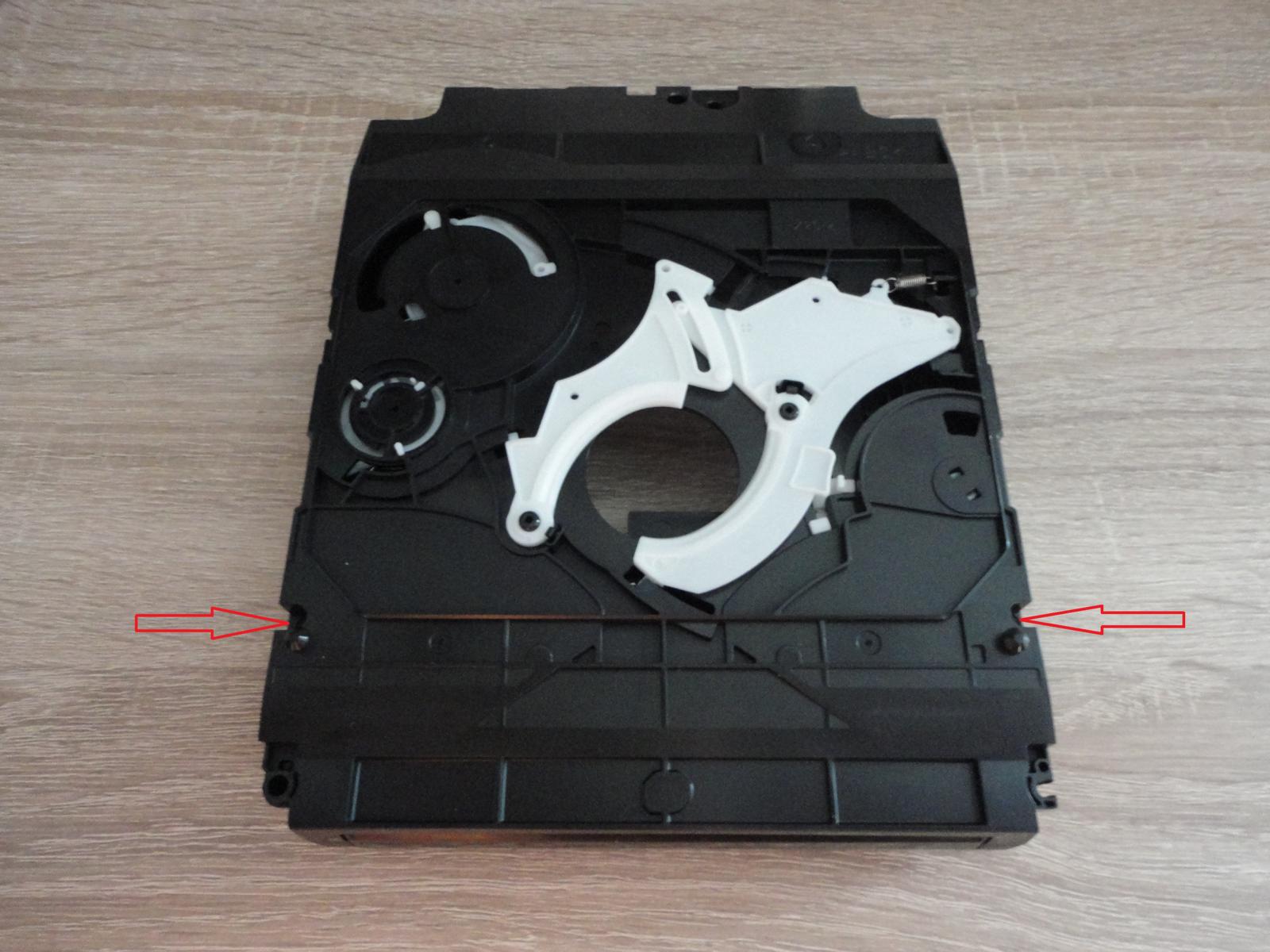

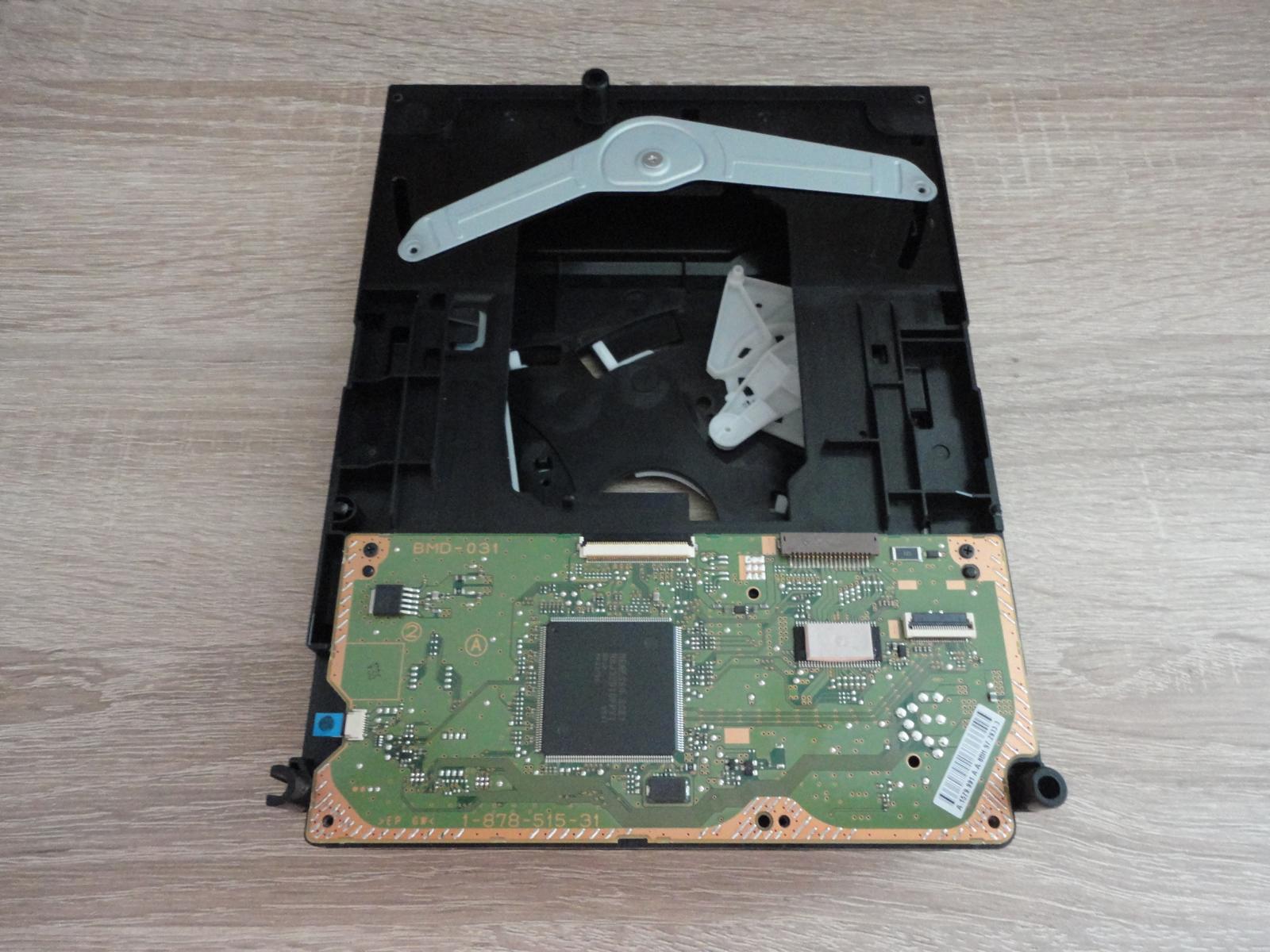

      Nachdem ihr den Deckel und das untere Schutzblech abmontiert habt, sollte das Laufwerk so vor euch liegen. (Auf meinen Bildern fehlt der Laser)

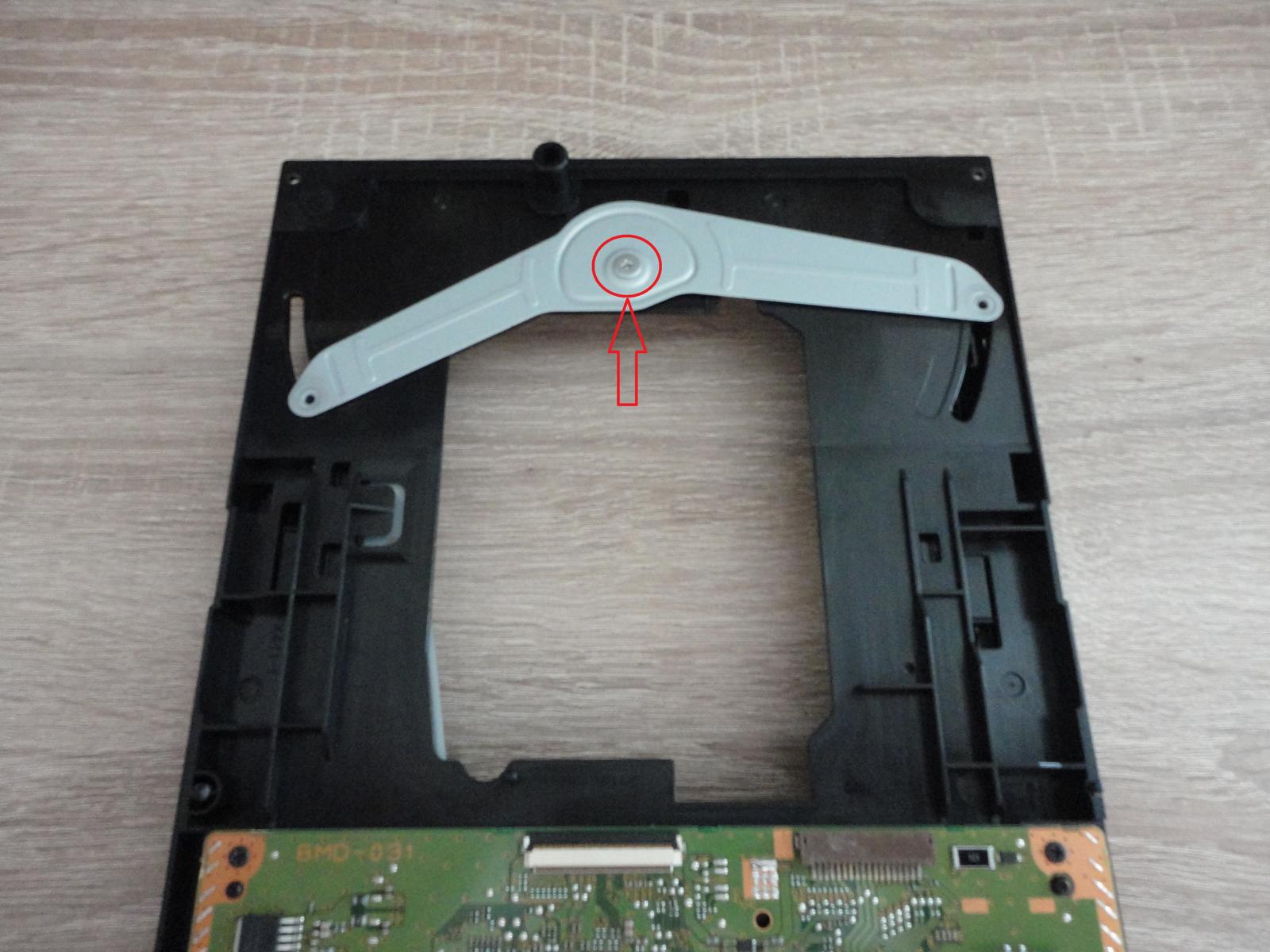

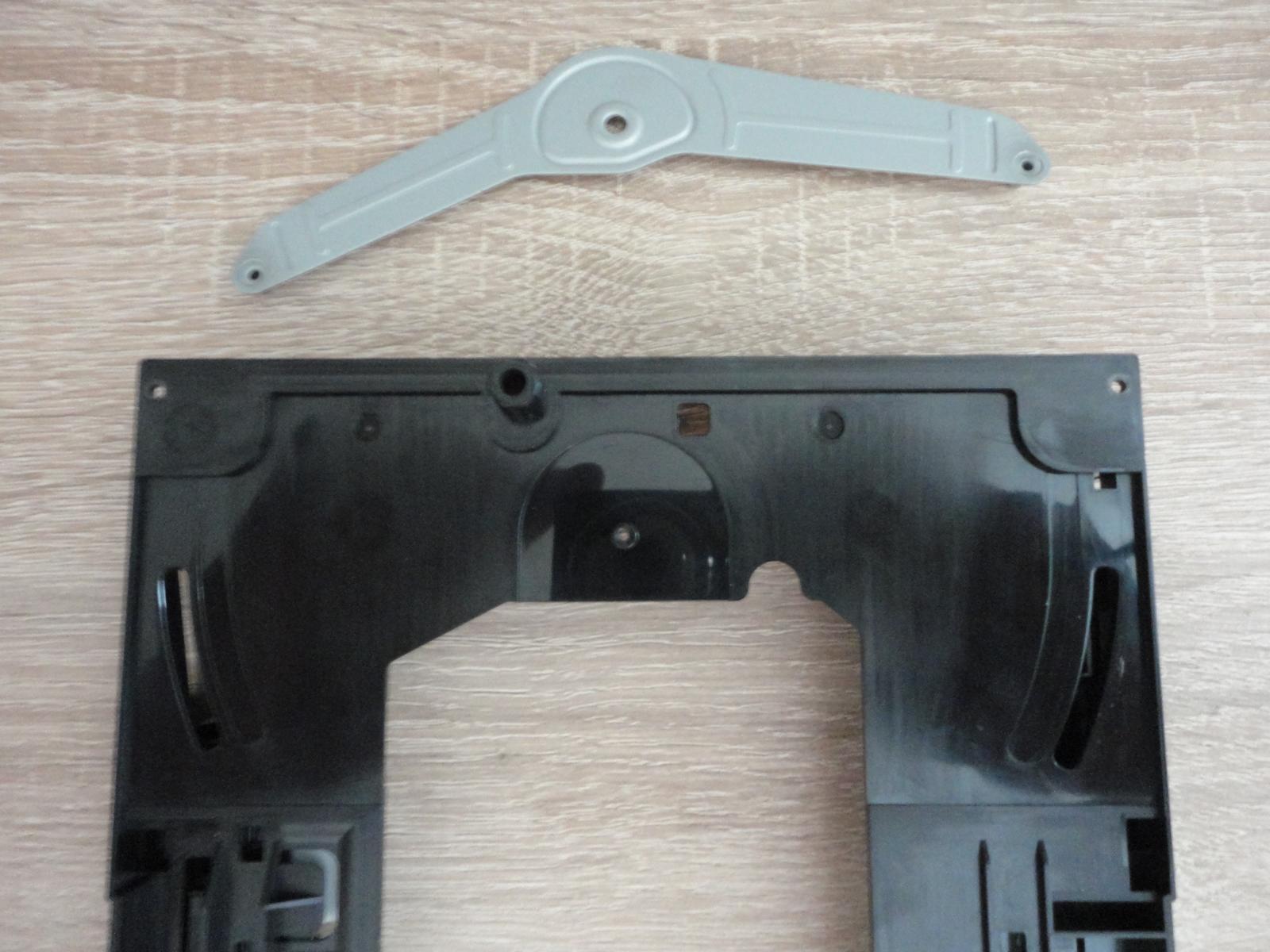

      Schraubt als nächstes mit einem kleinen Kreuzschraubendreher folgende Schraube raus und entnehmt die Leiste.





      Dreht das Laufwerk nun um und entnehmt folgende zwei Abdeckungen.
      Die roten Pfeile deuten auf zwei Schrauben die entfernt werden müssen bevor die Abdeckung abgenommen wird.

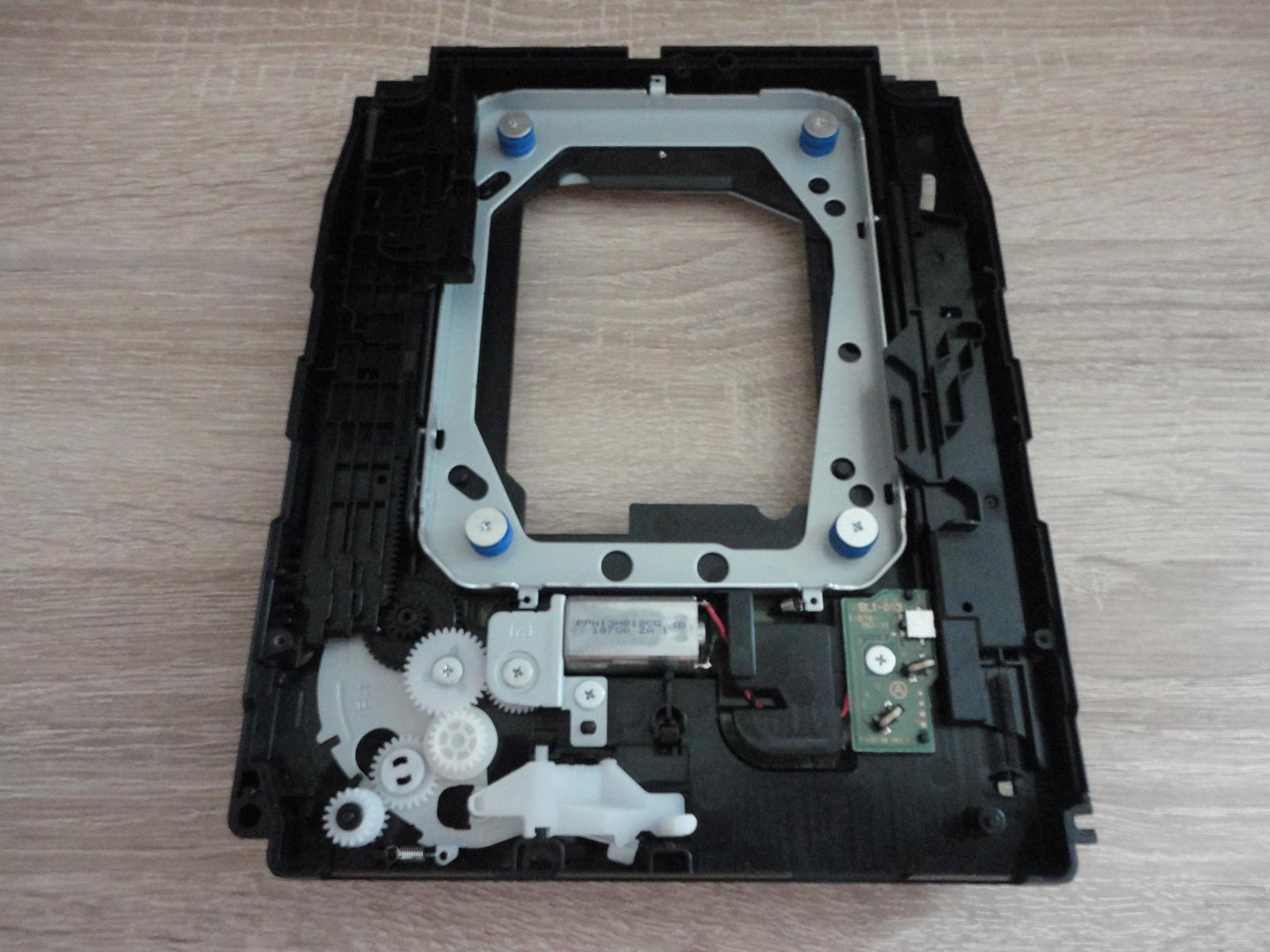

      Nun sollte das Laufwerk so vor euch liegen.

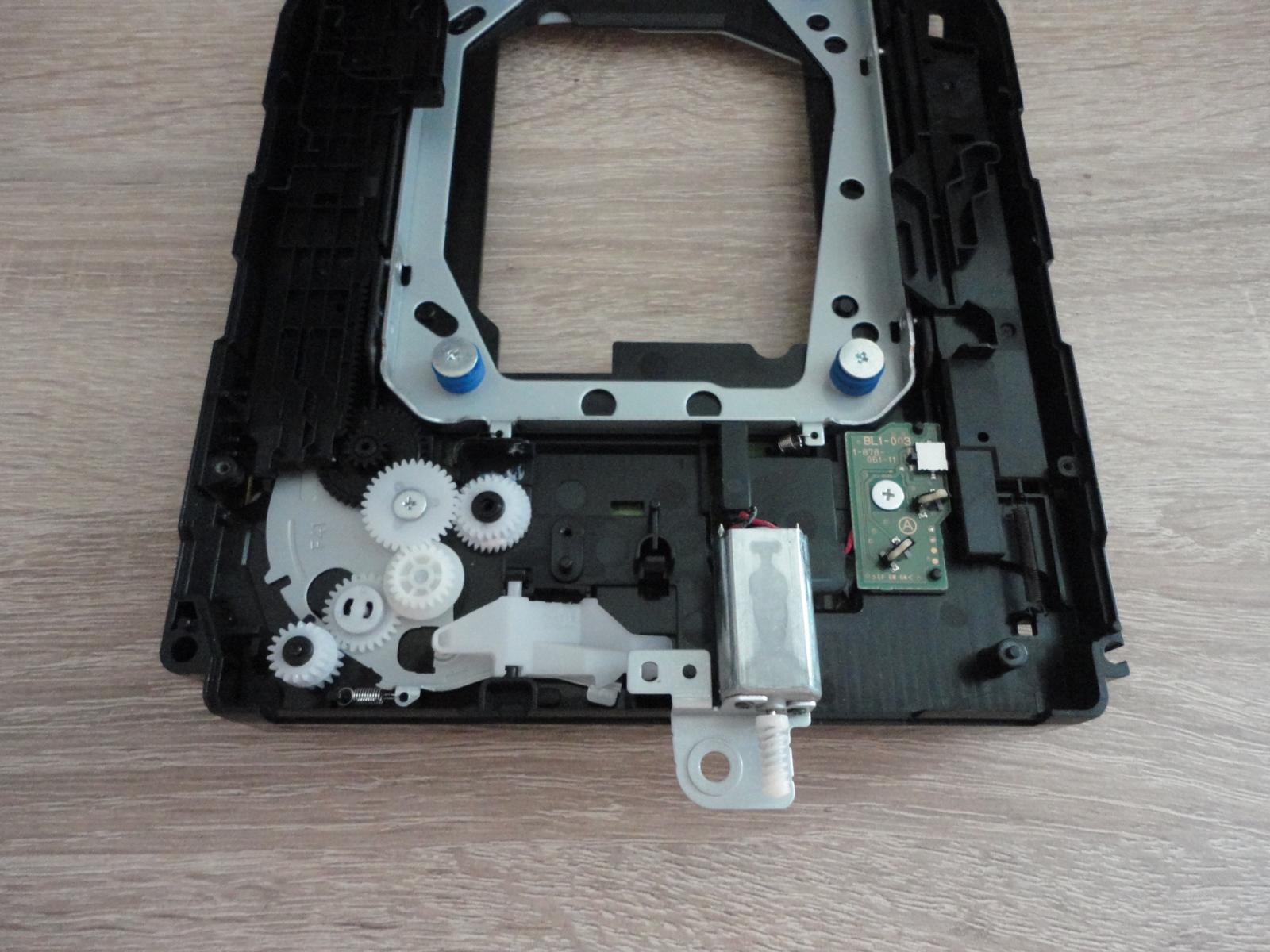

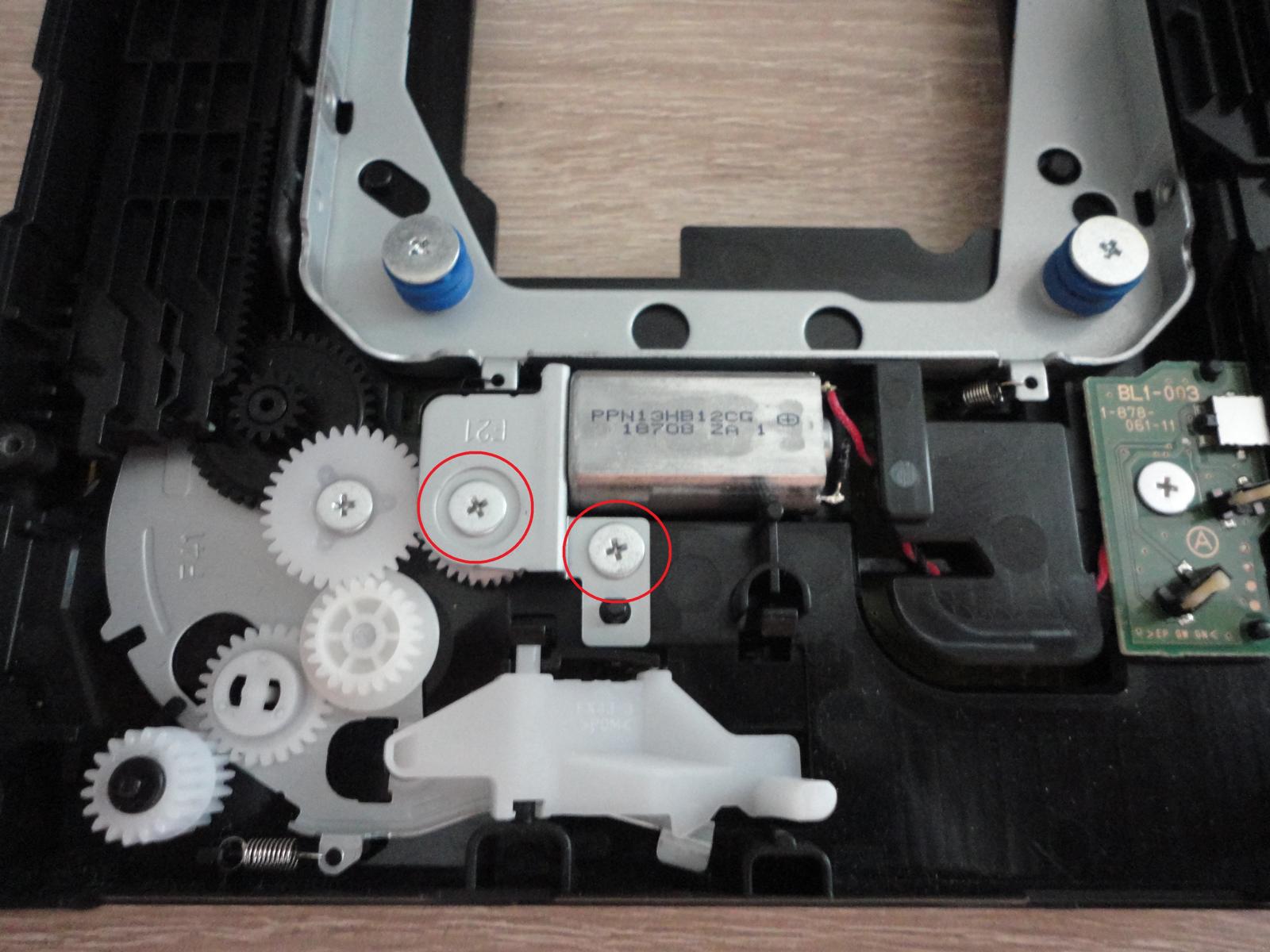

      Schraubt nun folgende zwei Schrauben raus, entnehmt den kleinen Laufwerksmotor und legt ihn vorsichtig zur Seite.

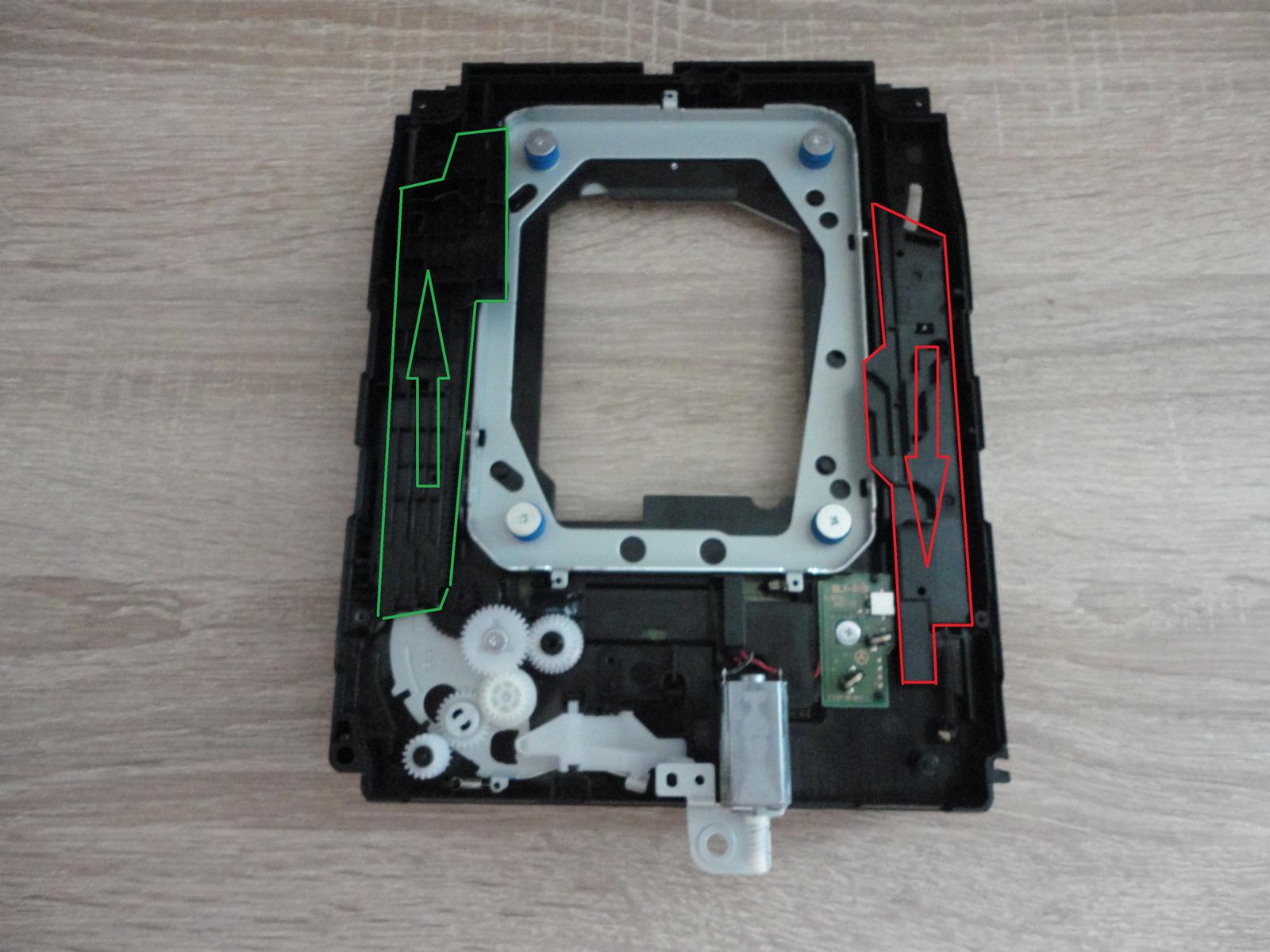

      Schiebt nun die feiden Schienen bis zum Anschlag in Pfeilrichtung.

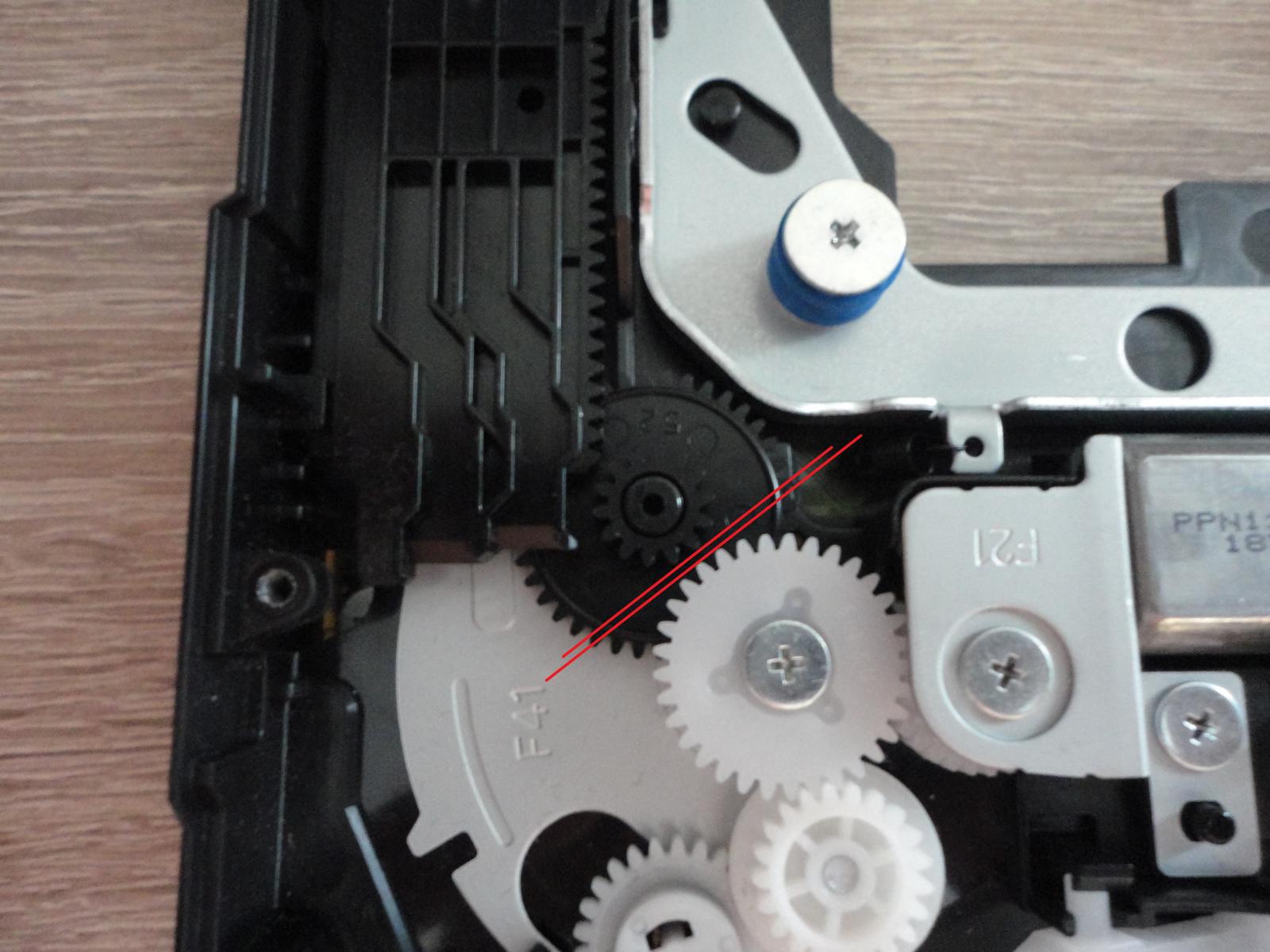

      WICHTIG: Nachdem die Schienen in ihre Ausgangstellung gebracht wurden, dürfen sich die Zähne der dinken Schiene und das kleine Zahnrad nicht berühren.

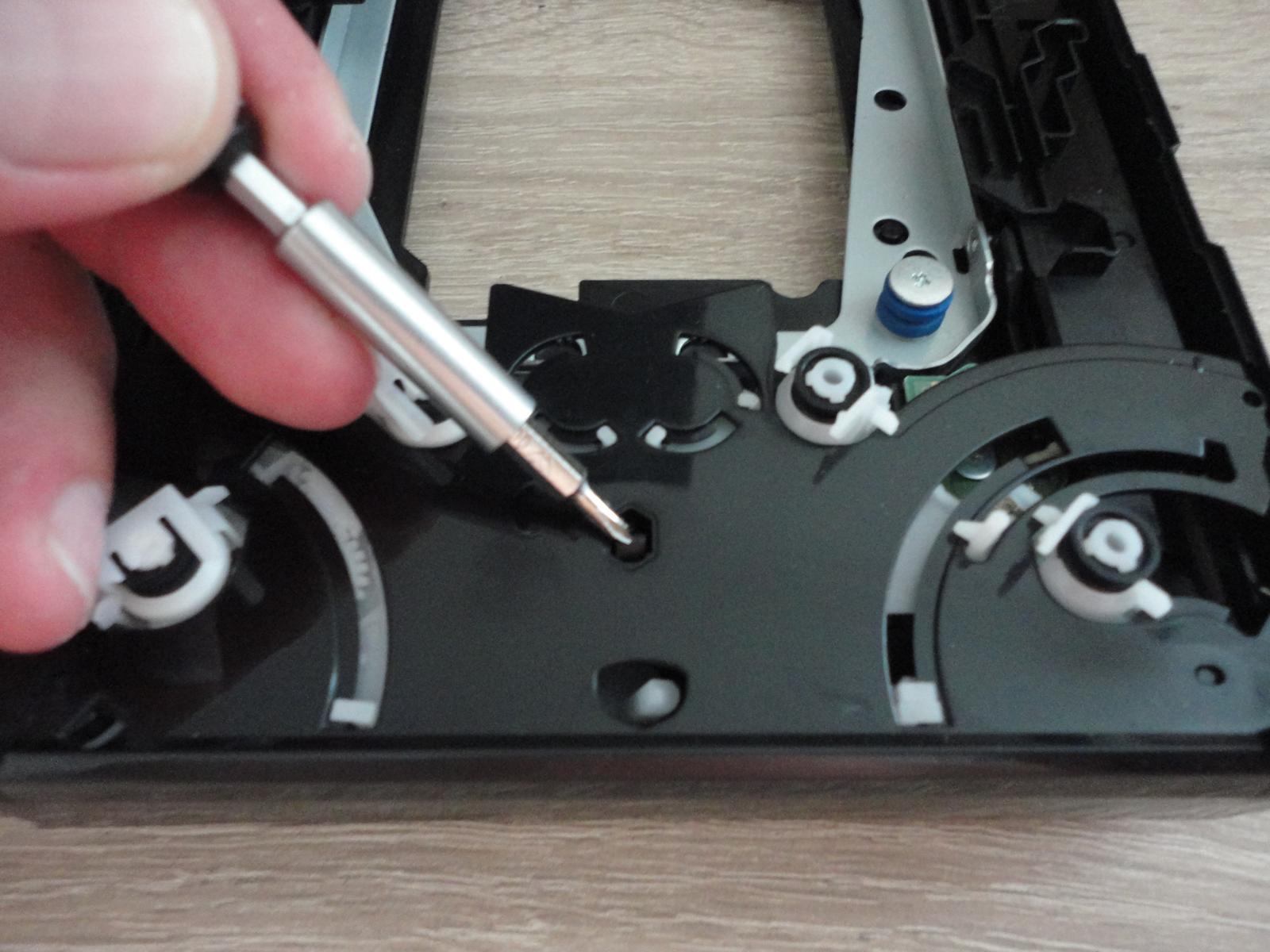

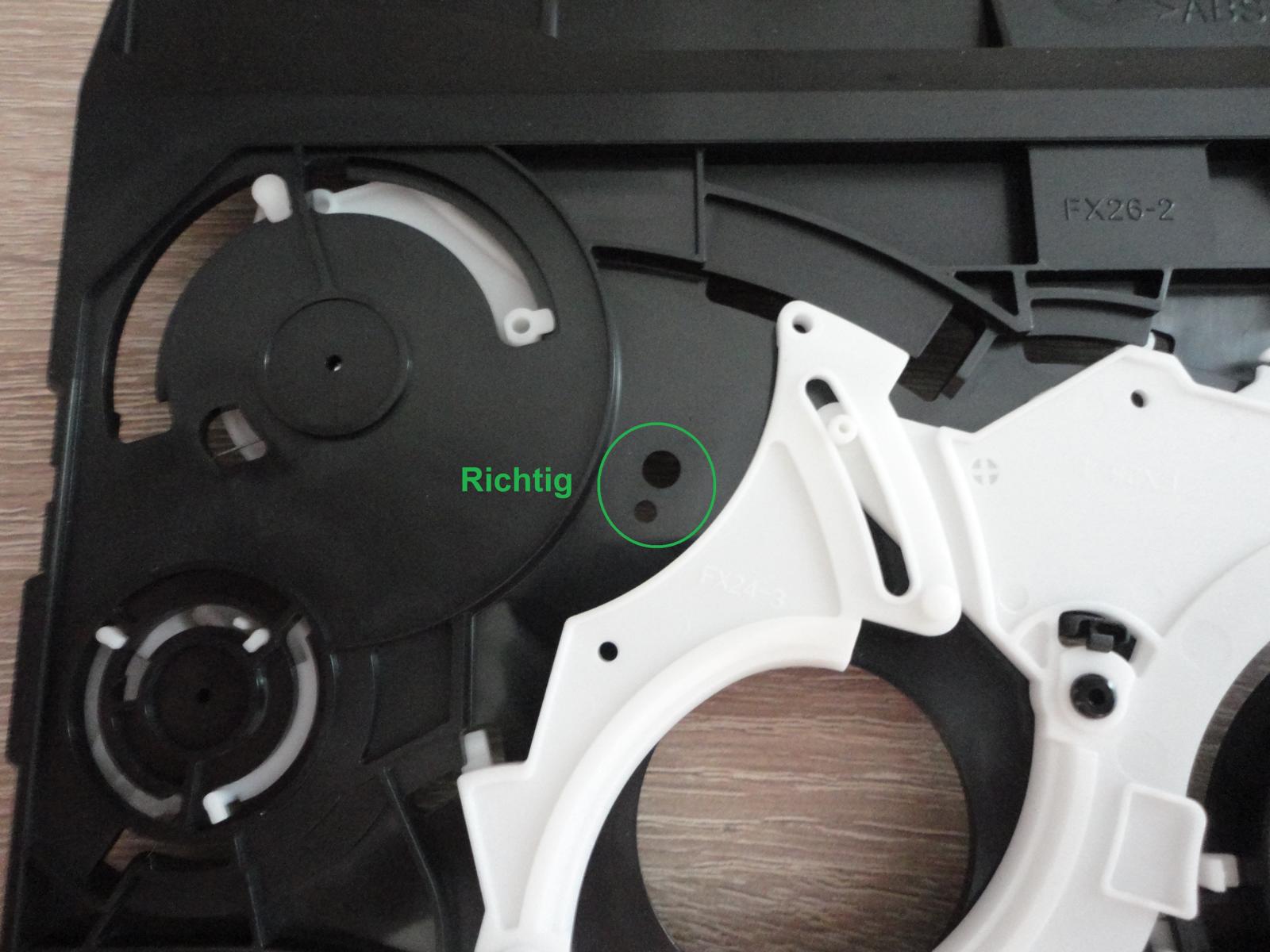

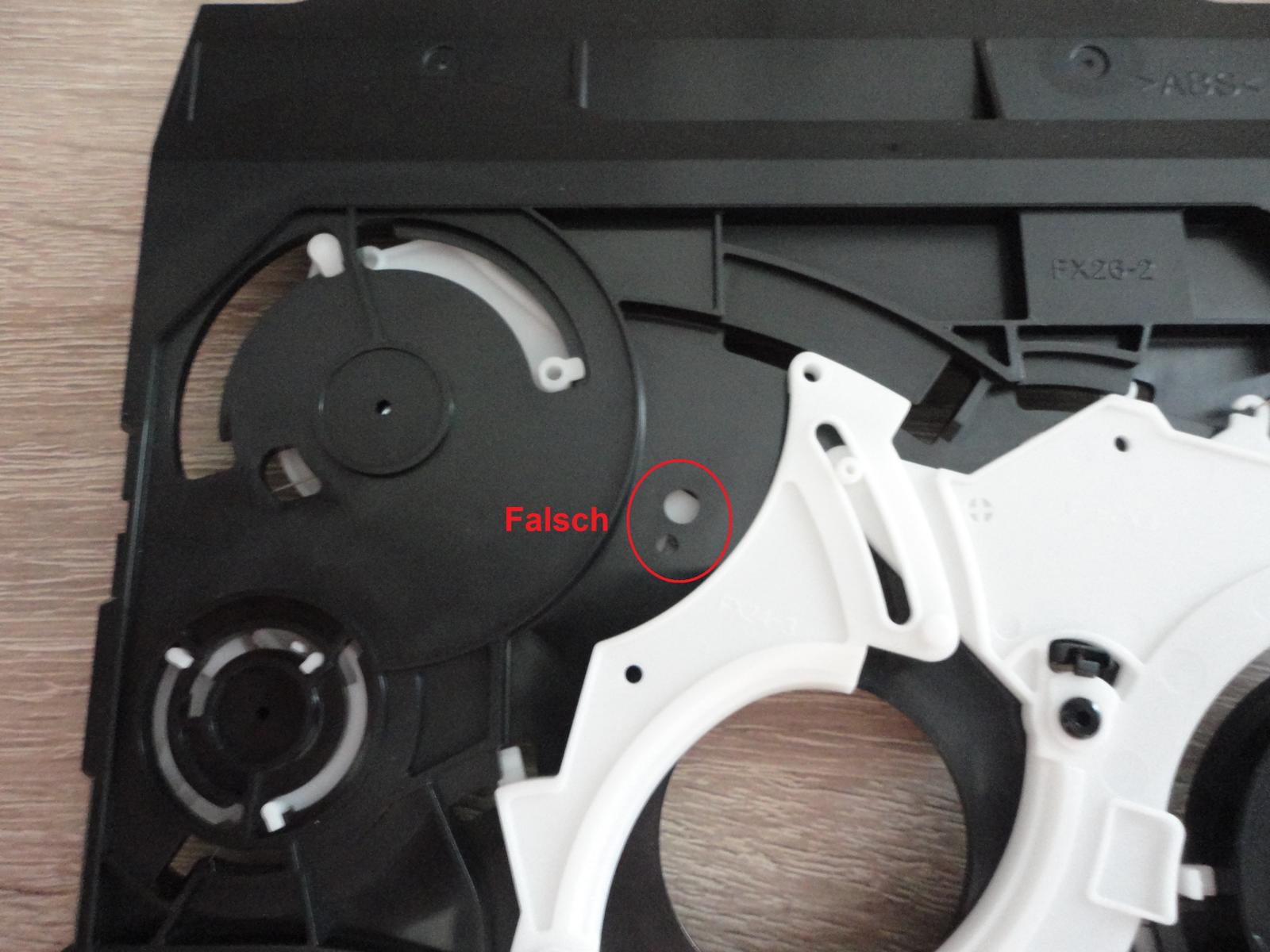

      Das wars, nun könnt ihr alles wieder zusammenbauen. Sobald ihr bei dem Deckel seit, der im ersten Bild zu sehen ist, müsst ihr darauf achten das die beiden Öffnungen frei bleiben.





      Die Mechanik ist nun neu justiert und das Laufwerk sollte wieder einwandfrei funktionieren.

      Mikka / psXtools.de
