Hallo Community,
hier paar Bilder zum alternativen Tristate Punkt auf dem PS3 Mainboard.
Slim CECH20xx -> DYN-001
Slim CECH21xx - SUR-001
Slim CECH25xx -> JTP-001
Bilder folgen
Slim CECH25xx -> JSD-001
Slim CECH30xx -> KTE-001
Phat CECHH, J, K -> DIA-001 / DIA-002
Phat CECHL, M, P, Q -> VER-001 / VER-002
Bilder folgen

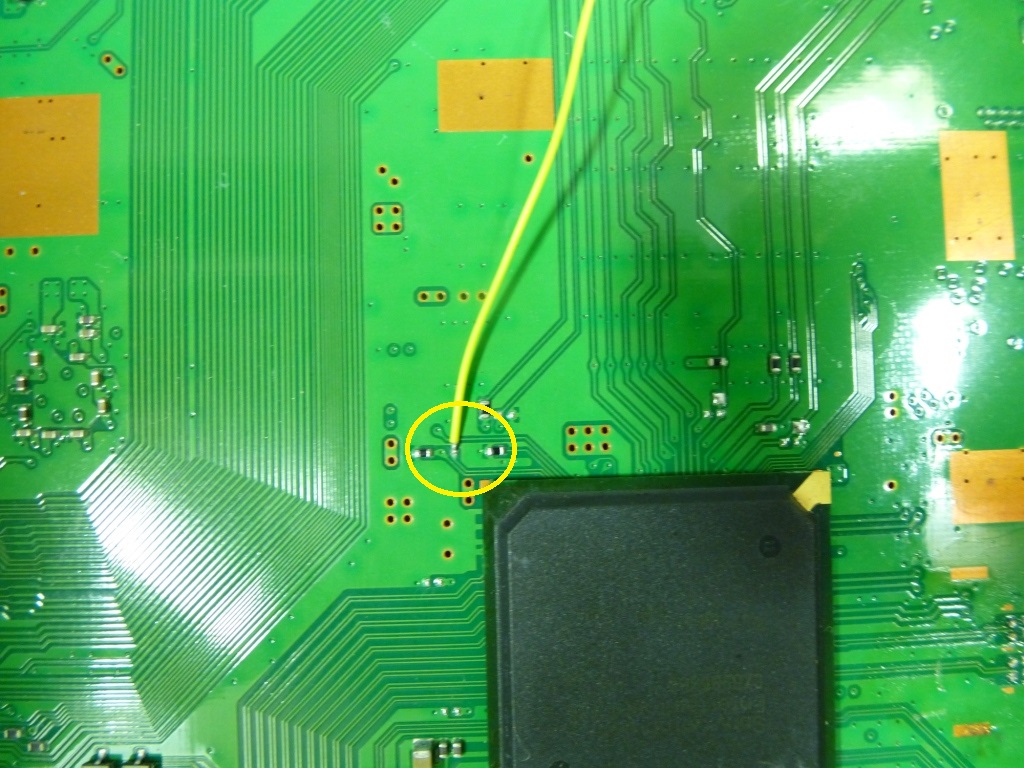

Auf den Bildern vom DYN-001 und JSD-001 Board (erstellt von Chipwelt) seht ihr das es möglich ist eine saubere Lötverbindung herzustellen.
Hier ein Beispiel wie es nicht aussehen sollte
Wenn ihr euch unsicher seit und nicht wollt das es zu so einem Ergebnis kommt, überlasst es lieber jemandem der das kann. Bester Ansprechpartner für solche Fälle ist @Chipwelt
