PS4 Sicherungen

Hey danke dafür. Ich habe die Pro und diese gerade offen da ich Probleme habe mit meinem Laufwerk.
Gerne fotografiere ich das MB und stelle es dir zu Verfügung? Werde auch noch die Sicherungen suchen und markieren.

Hilft das dir?

wäre schön, wenn die Bilder für die 12xx noch kommen.

Servus, kurze Frage. Handelt es sich bei den beiden Bauteilen TH5201/5202 auch um Sicherungen die 0 Ohm haben sollen oder sind es Widerstände mit kleinem Wert ?

Danke schon mal

Zitat von mega-hz

wäre schön, wenn die Bilder für die 12xx noch kommen.

wäre super nett

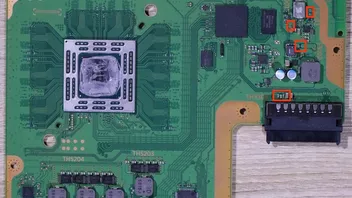

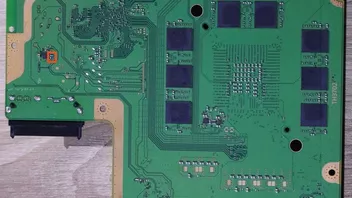

Ich habe gerade eine da mit defekten Port, würde die Sicherungen markieren und später hochladen wenn es in Ordnung geht.

Zitat von Roborocker

Ich habe gerade eine da mit defekten Port, würde die Sicherungen markieren und später hochladen wenn es in Ordnung geht.

Eine 12xx oder was für eine ?

SAC-001

CUH-1216A

Wie messe ich die Sicherungen mit dem Multimeter, auf was genau muss der Multimeter eingestellt sein und welchen Wert sollten die Sicherungen anzeigen?

Muss beim messen das Netzteil mit Strom an dem Board angeschlossen sein?

Messungen im Widerstands-Modus (Ohm) oder Durchgangsprüfung (Signalton). Eine intakte Sicherung hat 0 Ohm Widerstand Nach Abzug der Messspitzenwiderstände bzw. Durchgang.

Diese Messungen werden spannungsfrei durchgeführt, das Netzteil also abklemmen.
