HWFLY CPU Flex Kabel von V4 und V5 interkompatibel?

    Servus,
    hab beim Einbau vom HWFLY 4.2 OLED leider das CPU Flex Kabel kaputt gemacht und bräuchte ein neues. Ich könnte mir entweder ein neues von Aliexpress bestellen, was seine Zeit braucht, oder ein V5 Flex kabel aus meiner Nähe besorgen.
    Die Frage ist nur ob es dann auch mit meinem 4.2 Chip kompatibel wäre. Optisch sehen die nahezu identisch aus und haben beide 6 "Pins".


    Hat da jemand Erfahrung oder zufällig ein V3/V4 Kabel übrig?



    Danke

    Gruß Manu

  • didi1000 February 19, 2023 at 7:23 AM

    Approved the thread.

    Also die Messwerte von C, A, D, 3,3V und B im Diodenprüfmodus sind alle im Rahmen und die Switch startet auch noch. Die CPU sieht auch eigentlich noch ganz normal aus aber, das CPU Flexkabel ist oberhalb von SP1 gerissen und die Pads auf der Oberseite sind leider weg. Hätte es evtl. noch mit den unteren Pads irgendwie draufbekommen können, wollte aber allein wegen dem Riss kein Risiko eingehen und habs letztendlich nicht an die CPU gelötet.

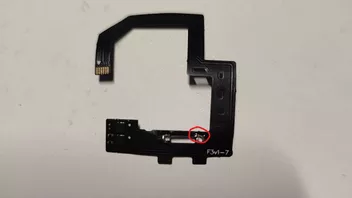

    Hab das Kabel und die Switch leider nicht zu Hand und nur dieses Bild von der Rückseite

    Also wenn du da schon Probleme hast, solltest du es auf keinen fall weiter versuchen. Hast du den Chip soweit schon fertig eingebaut? Fotos bitte!

    Da hast du aber etwas zu heiß gelötet, wenn sie dir verkohlt sind.

    Hätte noch einen defekten hwfly oled Chip + flexkabel da, alles NEU. Hatte den damals gekauft und kam leider defekt hier an, daher könnte ich dir den verkaufen, wenn du interesse hast. Dann musst du aber den gesamten Chip mit dazu nehmen, einzeln verkaufe ich das Flexkabel nicht.

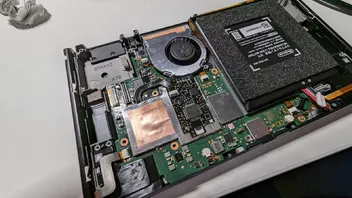

    Bis auf das Flex Kabel ist alles schon sogut wie fertig und hat ja auch die richtigen Messwerte. Bilder kann ich gerade leider keine machen.
    Ja, muss dann wahrscheinlich die Temperatur senken und mehr Flux benutzen.

    Werde es dann mit dem V5 Kabel probieren und hier dann berichten wie es lief.
    Das V4 Kabel ist zwar etwas länger, sollte aber trotzdem hinhauen wenn man den Chip nach oben schiebt.

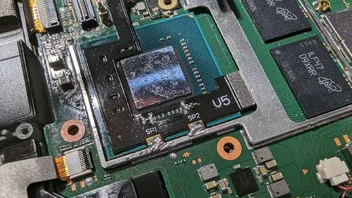

    Jawoll! Da läuft das Ding. Habe das V5 CPU Flexkabel mit dem 4.2 OLED Chip ohne Probleme verwenden können. Musste den Chip lediglich etwas verschieben was leider dafür sorgt, dass das FPCB etwas mehr gespannt wird als normalerweise. Ansonsten ist alles wie es soll. Habe davor auch alles sorgfältig mit einem Multimeter auf Shorts etc. geprüft. Mir ist übrigens bewusst dass ich evtl. nicht so gut gelötet habe, aber solange es läuft und hält spielt das für mich keine große Rolle.

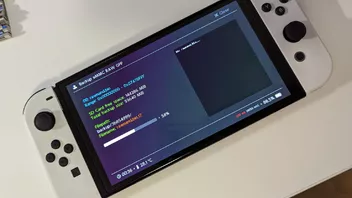

    Auf dem Modchip ist hwfly-nx 0.7.2 installiert und der glitcht auch jedes mal ziemlich schnell und zuverlässig. Jetzt kommt noch ein emuNAND und dann kanns losgehen.

    Quote from kleinerprinz

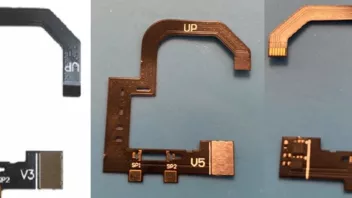

    Wo gibt es denn die Flexkabel v3 für die HWFLY OLED Chips einzeln zu bestellen ? Habe geschaut aber bin leider nicht fündig geworden.

    Im Aliexpress-Shop "Hwfly Sales Store" gibt es eine Kategorie für Zubehör wie Kabel und Adapter.
