Danke fürs posten. Habe mal noch ein paar Infos mehr eingefügt.

Moin

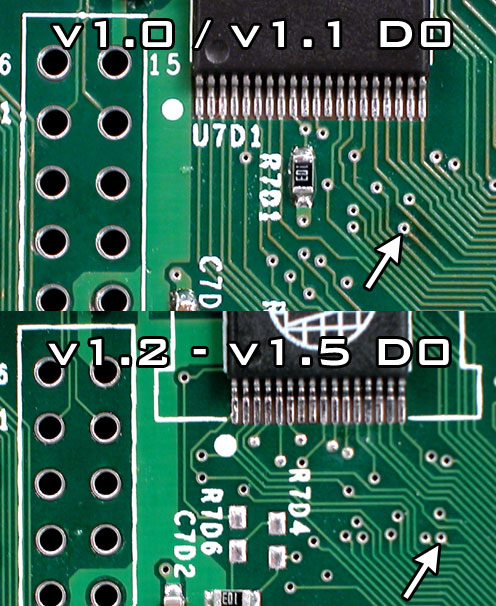

habe da mal eine frage wo muss ich den den grünen (do) anlöten Bei meiner Konsole

Cool das für die Konsole noch was entwickelt wird… Totgesagte leben länger 😎

Danke Screamo.

Bitte lade auch Bilder (wie das mit dem D0-Punkt) immer übers Forum hoch. Die Erfahrung zeigt einfach, dass diese nach ein paar Jahren evtl. sonst nicht mehr auffindbar sind

Ich habe es in den ersten Post eingefügt.

Es gibt auch eine Adapterplatine, die ich für den Modxo-Chip entwickelt habe und die speziell für den RP2040-Zero gedacht ist. Modzville hat eine gemacht, aber seine für die Mini-Variante.

GitHub - m4x10187/Modxo_RP2040_Zero_Adapter: RP2040-Zero adapter for Shalx's Modxo modchip for the Original Xbox.

RP2040-Zero adapter for Shalx's Modxo modchip for the Original Xbox. - m4x10187/Modxo_RP2040_Zero_Adapter

github.com

feine Sache, schön das die alten Teile noch leben

Quote from Chipwelt

feine Sache, schön das die alten Teile noch leben

So wahr. Die cheapmods für die Xbox, seine schwer zu finden, die 49LF020 Chips überall, die echt sind. Fälschungen funktionieren nicht, da sie spätere Revisionen ohne den Adressierungsfehler wieder auftauchen.

Quote from Screamo

Hinweis: Die LFrame-Pin-Verbindung ist nur ab Version 1.6 erforderlich. Außerdem ist eine LPC-Neuerstellung erforderlich

Hallo ich würde das gerne mal an meiner 1.6 ausprobieren aber was ist mit dem LFrame und Lpc gemeint??

Bei der 1.6 muss das LFRame signal wider an den LPC port angebunden werden. Siehe Bilder. Das kannst du entweder wie im Bild mit Kabel machen oder mit einem Rebuild Board. Wenn du schon einen Modchip drin haben solltest, wirst du das warscheinlich schon gemacht haben.

Quote from Dark-Destiny

. Wenn du schon einen Modchip drin haben solltest, wirst du das warscheinlich schon gemacht haben.

Hab nen Softmod aber so ein bisschen Löten zum Zeitvertreib ist auch nicht schlecht.

Habe da noch ne Frage und zwar ich habe

1 die flash_nuke.uf2 geflasht der Pico pi wird automatisch ausgeworfen und wieder angezeigt

2 die modxo.uf2 file geflasht der Pico pi wird ausgeworfen und blinkt jetzt schon seit ein Paar Minuten

Wie lange dauert das normalerweise???

Kurzes update meiner seits es hat leider nicht geklapp mit meinem Pico Pi die Konsole fährt nicht hoch und der Pico leuchtet dauerhaft.

Habe es jetzt doch hinbekommen ich habe eine Brücke beim LFrame übersehen. Vielleicht kann Dark-Destiny das Bild noch anpassen und die beiden kurzen Bahnen Farblich makieren.

Ich bins mal wieder ich habe eine 1.4 xbox bei der ich den Pi Pico eingebaut habe leider Funktioniert es nicht. Die konsole versucht 2 mal zu starten und beim 3 versuch bleibt sie an und blinkt Rot Grün. Was könnte der Fehler sein?

Hallo,

wo kann ich diesen ModXo RP2040-Zero Adapter kaufen?

Den kannste dir ganz einfach selber erstellen lassen über PCBWay oder JLCPCB.

Evtl. könnte ich aber auch noch ein Adapter haben.

Quote from Alex23

Hallo,

wo kann ich diesen ModXo RP2040-Zero Adapter kaufen?

Einen Modxo kann man nicht kaufen, ohne ihn selbst zu bauen. Es gibt einen Thread auf ConsoleMods mit Links zu den Gerber-Dateien, die Sie hergestellt bekommen können.

Hier habe ich noch Adapter. Falls Interesse besteht, von den grünen habe ich noch ein paar Stück mehr.

Quote from DerMoerzl

Hier habe ich noch Adapter. Falls Interesse besteht, von den grünen habe ich noch ein paar Stück mehr.

Der rechte ist mein eigener ModXo-Chip, aber er basiert auf dem ModXo v0.1 Design. Sie müssen also einige Jumper-Drähte löten, um ihn mit der späteren Team Resurgent-Firmware zum Laufen zu bringen.
